اجزای اصلی یک سیستم دیگ آب گرم و وظایف آنها

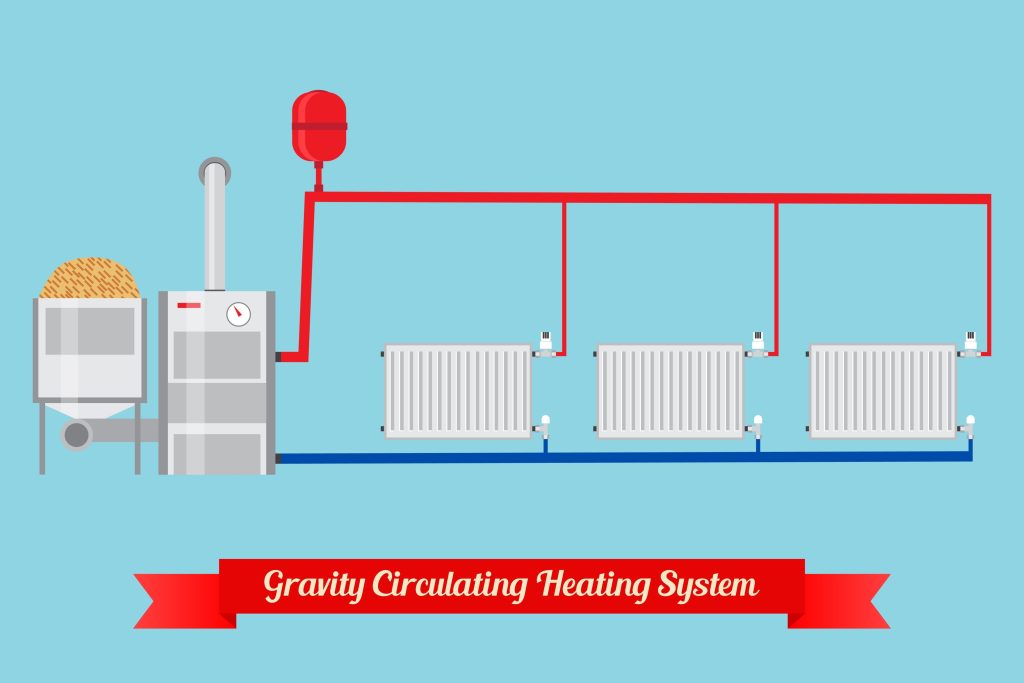

یک سیستم گرمایش مرکزی مبتنی بر دیگ آب گرم (شامل پکیجهای دیواری یا دیگهای موتورخانه) مجموعهای از قطعات هماهنگ است که هر کدام وظیفه مشخصی برای تولید، انتقال و کنترل گرما بر عهده دارند. در اینجا مروری بر مهمترین اجزای این سیستم و وظایف آنها ارائه میشود:
۱. بخش تولید گرما و تبادل حرارت
دیگ یا پکیج (Boiler/Package)
-
وظیفه: هسته اصلی سیستم که انرژی شیمیایی سوخت (گاز، گازوئیل) را به انرژی حرارتی تبدیل میکند و آن را به آب منتقل مینماید.
-
عملکرد: شامل مشعل (Burner) برای احتراق سوخت و مبدل حرارتی (Heat Exchanger) که گرما را از شعله به آب داخل دیگ منتقل میکند.
مشعل (Burner)
-
وظیفه: ترکیب سوخت (مثلاً گاز) با هوا و احتراق آن به صورت کنترلشده برای تولید شعله.
-
عملکرد: در دیگهای بزرگتر، مشعل وظیفه دارد تا با تنظیم دقیق مخلوط سوخت و هوا، بیشترین بازدهی حرارتی را تولید کند.
۲. بخش گردش و انتقال گرما
پمپ سیرکولاتور (Circulating Pump)
-
-
وظیفه: ایجاد جریان اجباری برای به گردش درآوردن آب گرم شده از دیگ به رادیاتورها و بازگرداندن آب سرد شده به دیگ.
-
-
عملکرد: بر نیروی جاذبه و مقاومت اصطکاکی لولهکشی غلبه کرده و تضمین میکند که گرما به طور مؤثر به تمام نقاط ساختمان میرسد.

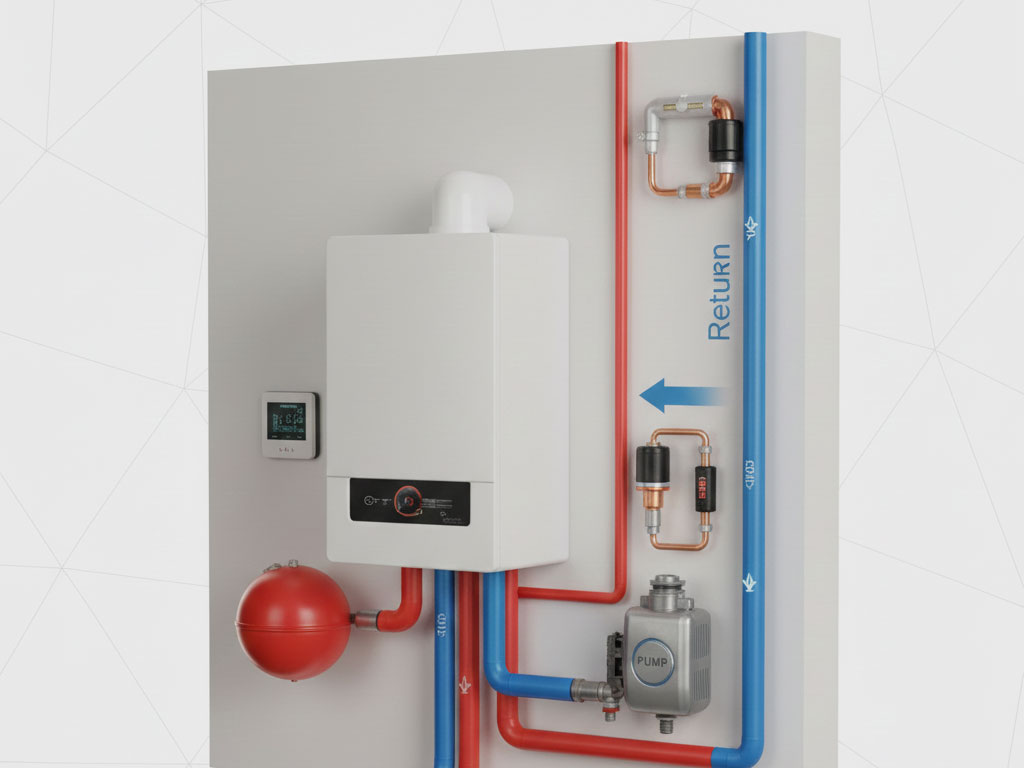

لولهکشی رفت و برگشت (Flow and Return Pipes)
-
وظیفه: مسیر انتقال آب گرم و سرد را فراهم میکنند.
-
عملکرد: لوله رفت، آب گرم را از دیگ به سمت رادیاتورها میبرد و لوله برگشت، آب خنک شده را برای گرمایش مجدد به دیگ باز میگرداند.
۳. بخش توزیع گرما
رادیاتور یا گرمایش از کف (Radiators or Underfloor Heating)
-
وظیفه: جذب گرمای آب گرم در داخل اتاق و آزاد کردن آن به محیط از طریق تابش و همرفت.
-
عملکرد: این قطعات به عنوان مبدلهای حرارتی ثانویه عمل کرده و در واقع هدف نهایی سیستم (گرم کردن فضا) را محقق میسازند.
۴. بخش کنترل و ایمنی سیستم
ترموستات محیط (Room Thermostat)
-
وظیفه: سنجش دمای محیط اتاق و کنترل روشن/خاموش شدن دیگ برای حفظ دمای مطلوب تنظیم شده توسط کاربر.
-
عملکرد: با خاموش کردن دیگ پس از رسیدن به دمای مورد نظر، در مصرف انرژی صرفهجویی میکند.
شیر کنترل رادیاتور (Radiator Valves)
-
وظیفه: کنترل میزان آب ورودی به هر رادیاتور.
-
عملکرد: شامل شیرهای دستی یا شیرهای ترموستاتیک (TRV) که امکان تنظیم دمای مستقل برای هر اتاق را فراهم میکنند.
منبع انبساط (Expansion Tank)
-
وظیفه: مدیریت و جذب تغییرات حجم آب ناشی از انبساط و انقباض حرارتی.
-
عملکرد: در سیستمهای بسته، فشار اضافی آب گرم شده را جذب کرده و از افزایش خطرناک فشار و آسیب دیدن سیستم جلوگیری میکند.
شیر اطمینان (Pressure Relief Valve)
-
وظیفه: یک ویژگی ایمنی حیاتی برای جلوگیری از خطرات احتمالی ناشی از افزایش بیش از حد فشار در دیگهای بسته.
-
عملکرد: اگر فشار از یک حد ایمنی تعیین شده بالاتر رود، به طور خودکار باز شده و مقداری آب یا بخار را خارج میکند تا فشار سیستم کاهش یابد.
سنسورهای دما و فشار (Temperature and Pressure Sensors)
-
وظیفه: نظارت بر عملکرد ایمن دیگ و اطمینان از کارکرد آن در محدوده مجاز دما و فشار.
-
عملکرد: اطلاعات لازم را برای نمایشگرها و سیستم کنترل الکترونیکی دیگ فراهم میکنند.
